電食とは？金属が突然ボロボロに崩れる原因とプロが教える防食対策

「昨日まで何の問題もなかった給湯パイプから、前触れもなく水が噴き出した」「頑丈なはずのアルミサッシを留めていたボルト周辺が、白い粉を吹いてボロボロに崩れ落ちた」――住宅の給排水設備や建物の外構、さらにはプラントや自動車の現場で、突如として起きるこうした不可解な金属の自壊現象。その裏に潜んでいるのが、目に見えない電気化学反応によって金属が急速に削り取られる現象、すなわち「電食（電気腐食）」です。

通常のサビ（酸化腐食）であれば、年単位の時間をかけて表面全体が徐々に赤茶色く変色していきます。しかし電食は、数カ月から数年という極めて短いスパンで金属の内部を局所的にえぐり取り、最後には針の穴のようなピンホールを開けて配管破裂やボルト破断を引き起こします。インフラの老朽化が進む2026年現在、住宅リフォームや太陽光発電設備、EV充電スタンドの設置現場などで、この電食によるトラブルが後を絶ちません。なぜ異種金属が触れ合うだけで金属が溶け出すのか、漏れ出た電気はどう悪さをするのか。本稿では、電食の根源的なメカニズムから現場で成果を上げている実践的な防止対策まで、取材現場の実態をもとに徹底解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：電食とは、異なる金属の接触による電位差や迷走電流によって電気回路が形成され、陽極側の金属が急速にイオン化して溶け出す現象である。
• 要点2：通常のサビと異なり「局所的かつ超高速」で進行するため、ステンレスやアルミなどの高耐食金属であっても組み合わせ次第で短期間に致命的な破断や漏水に至る。
• 要点3：被害を防ぐ鉄則は「絶縁継手や防食テープによる電流の遮断」および「犠牲陽極の導入」であり、金属のイオン化傾向を正しく理解した設計が不可欠である。

【基礎解説】電食とは何か？通常のサビとの決定的な違い

工学的な定義において、電食とは「電気的要因によって金属が腐食する現象全般」を指します。現場では「ガルバニック腐食（異種金属接触腐食）」と「迷走電流腐食（漏れ電流による腐食）」の2つに大別されますが、いずれも本質は同一です。水溶液などの電解質を介して金属から外部へ電流が流れ出す際、金属原子が電子を奪われて陽イオンとなり、液体中に溶け出していく電気化学反応に他なりません。

現場で多くの方が疑問に感じるのが、「電気腐食と通常のサビはどう違うのか」という点です。両者の違いを簡潔に言えば、「均一にゆっくり進行するか」「目に見えない局所に集中して猛スピードで破壊されるか」というプロセスと速度の差にあります。

空気中の酸素と水分によって鉄が酸化鉄へと変わる通常のサビは、表面全体で比較的均等に反応が進みます。そのため、定期的な目視点検で進行度合いを把握しやすく、赤サビの段階でケレン（研磨）や再塗装を施せば構造的な崩壊を未然に防ぐことが可能です。

一方の電食は、微弱な直流電流が流れるごくわずかな接点や隙間にエネルギーが集中します。周囲の金属表面がどれほど美しく輝いていても、接合部や内部の微小なポイントだけが虫歯のように深く侵食され、ある日突然、配管破裂や部材の脱落といった破局的な破損を引き起こします。これが、保全技術者やリフォーム事業者が電食を「サイレントキラー」と呼んで警戒する最大の理由です。

なぜ突然ボロボロに？電食を引き起こす2大原因とメカニズム

金属が突然ボロボロになる現場を検証すると、電食が発生する引き金は大きく2つのパターンに絞られます。一つは自然の物理法則である「電位差」によるもの、もう一つは人為的な設備から逃げ出した「迷走電流」によるものです。

原因1：イオン化傾向の差が生む「異種金属接触腐食（ガルバニック腐食）」

日常の至る所で発生する電食の大半が、この異種金属接触腐食です。高校の化学で学ぶ「金属のイオン化傾向（電子を放出してイオンになりやすい順番）」を思い出してください。

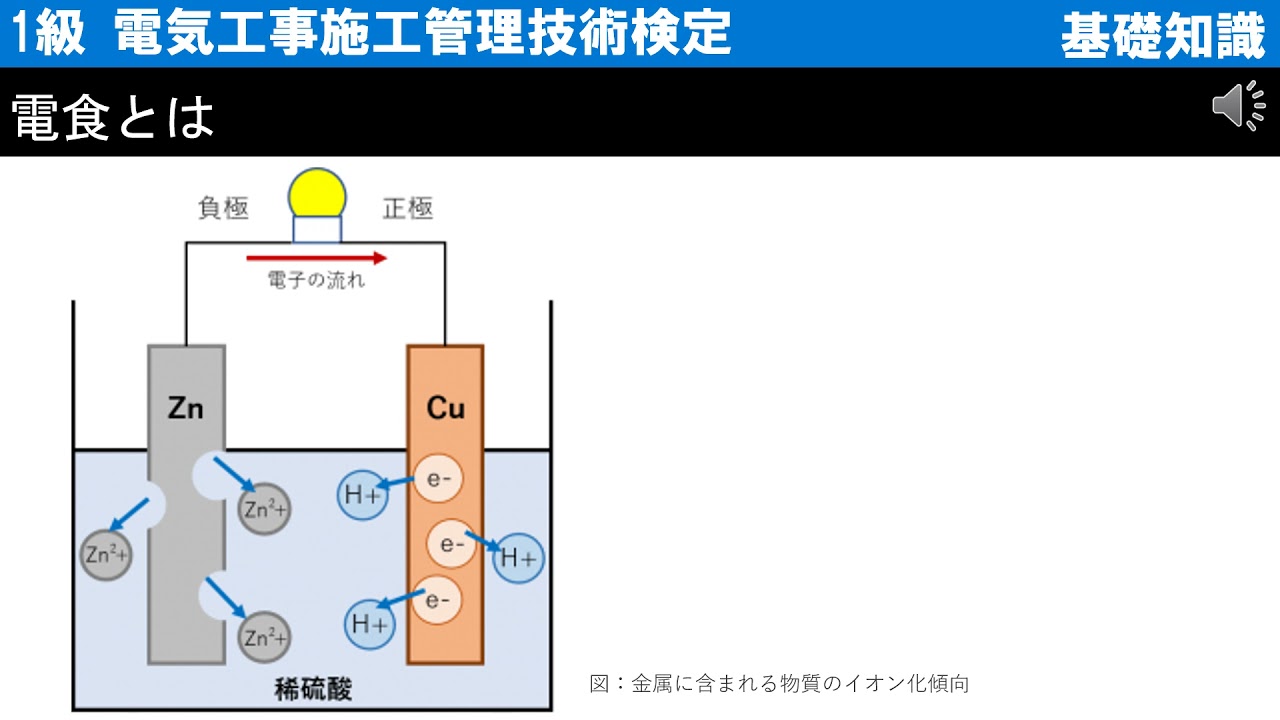

異なる2種類の金属が直接触れ合い、そこに雨水や結露、水道水などの電解質が付着すると、2つの金属の間に電位差（電圧）が生じます。これは理科の実験で作る「ボルタ電池」とまったく同じ構造です。この回路が完成した瞬間、イオン化傾向が大きく電位が低い「卑（ひ）な金属」から、イオン化傾向が小さく電位が高い「貴（き）な金属」へと電子が移動します。この結果、電子を奪われた側の卑な金属が急速にイオンとなって水中に溶け出していきます。

例えば、アルミニウム（卑）とステンレス鋼（貴）を直接ボルトで締め込み、屋外の雨風にさらした場合、電位差によってアルミニウム側が激しい勢いで腐食します。これが、サッシや架台で電食によるボルト破損や母材の脱落が起きる典型的なメカニズムです。

原因2：地中や構造体を彷徨う「迷走電流腐食（電鉄・アース不良）」

もう一つの深刻な原因が、迷走電流腐食です。直流電気鉄道のレールから地中に漏れ出したリターン電流や、工場の大型溶接機、ビル受変電設備のアース（接地）不良によって漏洩した直流電流が原因となります。

電流は抵抗の少ない経路を選んで流れるため、地中に埋設された金属配管や鋼管杭を見つけると、それを「抜け道」として利用します。電流が金属に入り込む箇所では腐食は起きませんが、金属管から再び土壌へ抜け出ていく境界点において、金属原子が電子を置いてイオンとして土中に溶け出します。電鉄沿線や大型プラント周辺で、埋設後わずか数年で肉厚の鋼管に穴が開く事故の多くは、この迷走電流が引き起こしています。

【データで見る実態】電食の種類と被害リスクの徹底比較

電食の被害規模や進行速度を正しく把握するために、腐食形態ごとの特徴、補修にかかるコスト相場、および工学的な判断基準を以下の表にまとめました。2024年から2026年にかけてのインフラ調査データおよび管工事業界の修繕実績に基づいています。

【実態検証】給排水現場とDIYで多発するトラブルのリアル

現場取材を進めると、電食は設計図面上の理論ではなく、人々の生活を脅かす生々しい事故として表面化していることが分かります。特に報告が集中しているのが、「集合住宅の配管電食による漏水」と「屋外構造物の電食ボルト破損」の2現場です。

築15年マンションを襲った給湯管ピンホール漏水事故

都内の築18年の中古マンションで設備保全を手掛ける配管工事業者の手記には、電食の恐ろしさが克明に記録されています。

「階下の天井から激しく水が漏れているとの緊急連絡で駆けつけると、給湯器から伸びる銅管と、後から増設された鉄製継手の接続部が緑青と錆の塊になっていました。継手を外してみると、ネジ山が見事に削ぎ落とされ、針で突いたような穴（ピンホール）から勢いよく水が噴き出していたのです。住民の方は『去年まで水漏れの兆候など全くなかった』と呆然としていました。真鍮や絶縁部材を挟まず、銅と鉄を直結してしまった典型的な電食でした」（都内設備工事会社代表の手記より）

給水・給湯配管における銅と鉄の組み合わせは、電位差が非常に大きく、銅管が陰極、鉄管が陽極となって鉄側が凄まじいスピードで削られます。配管内部という閉鎖空間であるため目視点検が難しく、壁内や床下で漏水が発生してから初めて気付くケースが後を絶ちません。階下への家財補償や内装復旧を含め、被害総額が300万円を超える事例も珍しくありません。

知恵袋やSNSで急増する「ステンレスボルトの脱落」相談

ネットのコミュニティや知恵袋、SNSのDIYコミュニティでも、「なぜ錆びないはずの部材が壊れたのか」という悲鳴に似た投稿が目立ちます。

「ウッドデッキのアルミフェンスがグラついていたので確認したところ、補強用に使ったステンレスボルトの周りのアルミが、真っ白な粉を吹いて穴が巨大化し、ボルトが抜け落ちていた」「バイクのアルミパーツをサビ防止のつもりでステンレスボルトに変えたら、ネジ穴のネジ山が溶けて無くなってしまった」といった声です。

これらはすべて、ステンレスとアルミの電食によって引き起こされた事故です。DIYユーザーの間では「ステンレス＝絶対に錆びない万能金属」というイメージが定着しているため、「ステンレスを使えば長持ちする」と良かれと思って選んだ結果、相手側のアルミを急速に溶解させてしまう悲劇が頻発しています。

一般に知られていない盲点とネットの誤解

情報空間にあふれる防食知識の中には、現場の物理を無視した危険な誤解が紛れ込んでいます。ここでは代表的な2つの盲点を是正します。

誤解1：「ステンレスを使えばすべて解決する」という過信

最も危険な誤解が「耐久性を上げるためにすべてステンレス製ボルトに交換すれば良い」という考え方です。電気化学的に見れば、ステンレスは極めて電位の高い「貴な金属」です。相手方が普通鋼（鉄）や亜鉛メッキ、アルミニウムの場合、ステンレス自身は傷一つ付かない一方で、接触した相手側金属を強力な勢いで溶かす「加害者」となります。

特に危険なのが、「陰極（貴な金属）の面積が大きく、陽極（卑な金属）の面積が小さい」という面積比率の罠です。例えば、巨大なステンレス板を留めるために小さな鉄製ボルトを使用すると、発生した微弱電流が小さなボルト1本に集中し、わずか数カ月でボルトが消滅するように破断します。異種金属を組み合わせる際は、どうしても腐食させたくない重要な部材側を「貴」にするか、面積比を考慮しなければなりません。

誤解2：「表面にペンキを塗れば電食は防げる」という錯覚

「ペンキで被膜を作れば電食は起きない」という言説も半分正解で半分間違いです。完全に水分を遮断できている間は反応しませんが、塗膜に経年劣化による微細なクラック（ひび割れ）や小傷がついた瞬間に状況は一変します。

塗膜の隙間から浸入したわずかな水分によって回路が成立すると、露出した極小面積の金属部分に電食電流が超集中します。結果として、全面無塗装の場合よりも局所的な侵食速度が何倍にも跳ね上がり、短期間で母材を貫通する「孔食（こうしょく）」を引き起こします。電食環境下での安易な部分塗装は、かえって破断事故を早めるリスクがあるのです。

現場で実践される電食対策｜配管と設備を守るプロの防止技術

電食のメカニズムが「電子の移動と電流の回路形成」である以上、その対策は「回路を物理的に遮断すること」または「意図的に身代わりを作ること」の2点に集約されます。プロの現場で実際に導入されている具体的な防止手法は以下の通りです。

1. 絶縁部材による回路遮断（絶縁継手・防食テープ・絶縁ワッシャー）

異種金属接触腐食を断つ最も根本的かつ確実なアプローチは、金属同士を直接接触させないことです。

• 配管設備での絶縁継手：給水給湯管の異種管接続部には、樹脂製の絶縁ブッシュや絶縁ガスケットを内蔵した「絶縁継手（絶縁ユニオン・絶縁フランジ）」を必ず採用します。これにより金属間の導通を物理的に断ち切ります。
• ボルト留め部の絶縁：アルミ部材にステンレスボルトを用いる場合は、ボルトの座面にテフロンやPOM（ポリアセタール）製の絶縁ワッシャーを挟み、ネジ山部には絶縁スリーブを挿入して直接接触を回避します。
• 防食テープの施工：露出配管やジョイント部分には、自己融着性のペトロラタム系防食テープを隙間なく巻き付け、水分という電解質が接合部に浸入するのを恒久的にシャットアウトします。

2. 電気化学的防食法（犠牲陽極方式と外部電源方式）

船舶の船底、地中埋設管、海洋プラント、大型給湯器の貯湯タンクなど、水や土壌に常時接する環境では、電気化学的なカソード防食が広く活用されています。

主流は「犠牲陽極（犠牲アノード）防食」です。保護したい主要金属（鉄や銅）よりもさらにイオン化傾向が大きく卑な金属、すなわち亜鉛（ジンク）やマグネシウム、アルミニウム合金のブロックを意図的に接続します。これにより、保護したい構造体の代わりに犠牲陽極が身代わりとなって自ら溶け出し、電子を供給し続けることで構造体本体の腐食を完全にストップさせます。犠牲陽極は消耗品であるため、定期的に削れ具合を点検し、小さくなったら交換するだけで本体設備の寿命を半永久的に延ばすことが可能です。

【プロの結論】やるべき対策と避けるべき施工の判断基準

設備投資や住宅メンテナンスにおいて、電食トラブルをゼロにするための実践的な意思決定基準を以下に示します。

• 【推奨できる安全な施工】：
  ・可能な限り接合部の金属素材を統一する（同種金属接合）。
  ・異種金属を接続する場合は、メーカー純正の絶縁継手・樹脂パッキンをセットで導入する。
  ・常時湿潤環境にある重要設備には、初期段階から交換可能な犠牲陽極を設計に組み込む。
• 【避けるべき危険な施工】：
  ・「見栄えが良いから」「錆びにくいから」という理由だけで、アルミ部材に市販のステンレスボルトを直締めする行為。
  ・配管の漏水補修において、既存の銅管や鉄管に異なる材質の継手を絶縁部材なしでねじ込む応急処置。
  ・金属製のアース棒や接地極を、地中埋設管のすぐ近くに無防備に打ち込む配線工事。

【電食とは】に関するよくある質問（FAQ）

Q1：家庭のDIYでアルミ板を固定するとき、ステンレスボルトを使ってはいけませんか？
A1：屋外や風呂場、水回りなどの湿気・雨水にさらされる場所では直締めを避けてください。どうしても使用する場合は、ボルトとアルミ板の間に非伝導性の樹脂ワッシャー（ナイロン製やテフロン製）を挟み、ネジ穴にも樹脂スリーブを通すなど、金属同士が直接触れ合わない絶縁対策を徹底すれば安全に使用可能です。完全乾燥した屋内であればトラブルの確率は大幅に下がります。

Q2：給水管の電食による漏水事故は、火災保険の補償対象になりますか？
A2：原則として、電食やサビによる配管自体の経年劣化・破損損害は火災保険の補償対象外（自己負担）となるケースが一般的です。ただし、「漏れ出した水によって濡れてしまった階下の天井や家具・家電の補償」については、個人賠償責任特約や水濡れ補償特約によってカバーされる場合があります。大規模な損害賠償に発展する前に、15年を目安とした定期的な配管点検が推奨されます。

Q3：電食が始まっているかどうかを外観から見分ける初期サインはありますか？
A3：明確な兆候がいくつか存在します。アルミ材であれば接合部の周りに「チョークのような白い粉（水酸化アルミニウム）」が大量に吹き出し始めます。鉄や銅の配管であれば、継手周辺に不自然なコブ状のサビ塊ができたり、鮮やかな青緑色のサビ（緑青）が局所的に盛り上がって結晶化している場合は、内部で電食が急速に進行している危険信号です。

まとめ：目に見えない電流を制し、大切な資産を守るために

電食（電気腐食）は、金属を扱う現場において決して避けて通ることのできない自然界の物理現象です。しかし、そのメカニズムは完全に解明されており、「異種金属の電位差」と「水溶液などの電解質」、そして「微弱な電流の流れ」という条件が揃わなければ決して発生しません。

「ステンレスだから絶対に安心」「金属同士を頑丈に締め上げれば問題ない」といった思い込みを捨て、絶縁継手の適切な選択や防食テープの確実な施工、犠牲陽極による保護といった基本設計を徹底すること。それこそが、突発的な配管破裂や構造崩壊を防ぎ、住まいやインフラ資産を何十年にもわたって安全に維持するための最も確実な道筋です。 （出典: 電 食 と は（Yahoo!ニュース））
